Именно они определяют, будет ли система работать плавно и эффективно или превратится в источник проблем и лишних ночных звонков от заказчика.
Разберёмся без академического занудства, но с инженерной точностью.
Kv — пропускная способность клапана
Проще говоря, Kv показывает, сколько воды проходит через клапан, когда он полностью открыт, за один час, при перепаде давления 1 бар и температуре воды около 20°C.
То есть если на клапане написано Kv = 1, это значит, что при перепаде давления в 1 бар через него протечёт 1м³ воды за час. Если Kv = 6 — уже 6м³/ч.
Это базовая характеристика, без которой невозможно рассчитать, способен ли клапан обеспечить необходимый расход при имеющемся давлении.
А что такое Kvs?
Многие путают эти два параметра — Kv и Kvs, хотя между ними есть важная разница.
Kvs — это то же самое, что Kv, но при полностью открытом клапане.
Kv — это фактическое значение пропускной способности клапана при конкретной степени открытия.
Можно сказать, что Kvs — это паспортная величина, а Kv — рабочая, которая постоянно меняется в зависимости от положения штока или угла поворота клапана.
Как это работает в реальности
Представьте, что клапан регулирует расход в системе отопления или холодоснабжения.
Когда он полностью открыт — его характеристика равна Kvs, например 6,3м³/ч.
Но когда автоматика прикрывает его наполовину, фактический Kv уменьшается — допустим, до 2–3м³/ч.

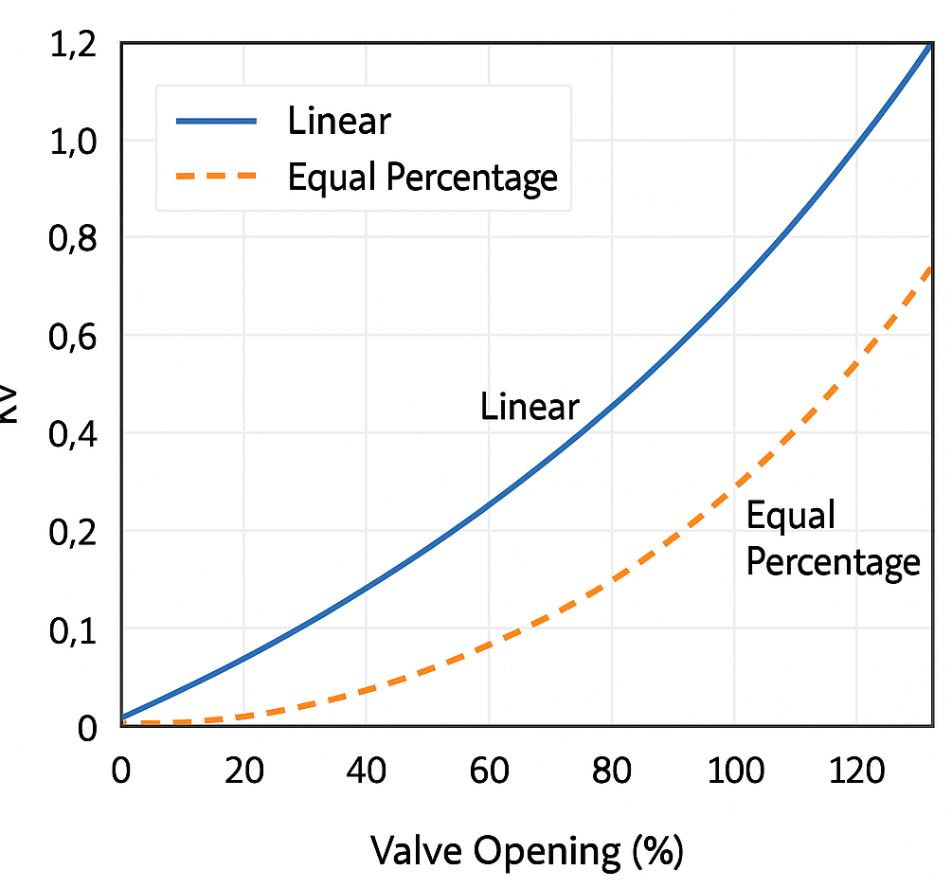

Эта зависимость между степенью открытия и Kv отображается на характеристике клапана: линейной, равнопроцентной или иной.
Именно от неё зависит, насколько плавно и точно будет происходить регулирование.
Формула расчёта расхода
Основная зависимость выглядит так:
Q = Kv × √ΔP
где:
Q — расход жидкости (м³/ч);
ΔP — перепад давления на клапане (бар);
Kv — фактическая пропускная способность клапана.
Например, если Kv = 4, а перепад давления ΔP = 1 бар, расход составит 4м³/ч.
Если тот же клапан работает при перепаде 0,25 бар:
Q = 4 × √0,25 = 4 × 0,5 = 2м³/ч.
Как видно из формулы, расход зависит не только от Kv, но и от давления в системе.
Почему нельзя определить расход только по значению Kv
Многие пытаются вычислить расход, просто зная Kv, но забывают, что Kv сам по себе — это не расход, а лишь коэффициент, показывающий, насколько легко клапану пропускать жидкость при заданном перепаде.
Без знания реального перепада давления на клапане формула не работает.
В реальной системе перепад зависит от множества факторов:
работы насоса;
сопротивления трубопроводов;
положения других клапанов;
температурного режима;
состояния фильтров и оборудования.
Поэтому клапан, у которого Kv = 2, может пропускать как 0,8м³/ч, так и 3м³/ч — всё зависит от фактического перепада давления.
Вот почему знать Kv недостаточно. Нужно понимать, какое давление реально падает на клапане.
Пример из практики
Допустим, у нас есть контур охлаждения, и необходимо обеспечить расход 0,6м³/ч при перепаде давления 2 бар.
Подставляем данные в формулу:
0,6 = Kv × √2
Kv ≈ 0,42.
Открываем каталог и видим клапан с Kvs = 0,63.
Если система будет работать примерно на 70% открытия, фактический Kv окажется около 0,4–0,45.
Значит, клапан подходит.
А если взять клапан с Kvs = 4,0, то даже при небольшом открытии расход окажется выше расчётного.
Вместо плавного регулирования система начнёт работать по принципу «открыто-закрыто», а автоматика потеряет точность.
Где чаще всего встречается расчёт Kv на практике
Если открыть практически любой проект по ОВиК, окажется, что чаще всего Kv рассчитывают для:
фанкойлов;
воздухоохладителей и калориферов в вентиляционных установках;
пластинчатых теплообменников;
контуров отопления;
узлов смешения;
чиллеров и тепловых пунктов.
Особенно важен правильный подбор регулирующего клапана для фанкойлов. Здесь расходы сравнительно небольшие, поэтому даже незначительная ошибка в Kvs может серьёзно повлиять на качество регулирования температуры.
Расчёт Kv для фанкойла — пример из реальной практики
Предположим, имеется фанкойл холодопроизводительностью 5кВт, работающий на охлаждённой воде 7/12°C.
Сначала определяем необходимый расход теплоносителя:
G = Q / (1,163 × Δt)
где:
Q — мощность, кВт;
Δt — разница температур подачи и обратки.
Получаем:
G = 5 / (1,163 × 5)
G ≈ 0,86м³/ч.
Теперь нужно подобрать регулирующий клапан.
Допустим, проектировщик заложил перепад давления на клапане 20кПа, или 0,2бар.
Тогда:
Kv = 0,86 / √0,2
Kv ≈ 1,92.
Следовательно, клапан с Kvs 2,5 будет значительно ближе к расчётному режиму, чем клапан с Kvs 6,3 или 10.
Именно здесь чаще всего и появляются ошибки.
Почему клапан «с запасом» — не всегда хорошо
Многие считают, что если расчёт показал Kvs = 2,5, то клапан Kvs = 6,3 будет ещё лучше.
На практике всё наоборот.
Представьте автомобиль, который постоянно едет на первой передаче. Формально он работает, но явно не в оптимальном режиме.
С регулирующим клапаном происходит то же самое.
Если Kvs слишком велик, клапан большую часть времени открыт всего на несколько процентов. Любое минимальное перемещение штока вызывает заметное изменение расхода.
В результате:
температура начинает «гулять»;
привод постоянно двигается;
увеличивается износ автоматики;
появляются жалобы пользователей на нестабильную работу системы.
Поэтому опытные инженеры стараются подбирать клапан так, чтобы в рабочем режиме он находился примерно в диапазоне 30–70% открытия.
Почему производители рекомендуют перепад давления на клапане 10–30кПа
Если посмотреть каталоги большинства производителей регулирующей арматуры, можно заметить, что для систем HVAC часто рекомендуется принимать перепад давления на клапане в диапазоне 10–30 кПа.
Эта цифра появилась не случайно.
Если перепад слишком маленький, клапан практически перестаёт влиять на расход и теряет точность регулирования.
Если перепад слишком большой, возрастает риск шума, кавитации и лишних потерь энергии на насосах.
Поэтому диапазон 10–30кПа считается оптимальным компромиссом между точностью регулирования и энергоэффективностью системы.
Что такое авторитет клапана и почему о нём постоянно говорят наладчики
После монтажа часто возникает ситуация: расчёты выполнены правильно, Kvs подобран верно, но система всё равно работает нестабильно.
Причиной может быть низкий авторитет клапана.
Если говорить простыми словами, авторитет показывает, насколько сильно клапан влияет на общий расход в контуре.
Когда авторитет слишком мал, автоматика начинает терять контроль над системой.
Со стороны это выглядит как постоянные колебания температуры:
то слишком холодно;
то слишком жарко;
клапан непрерывно открывается и закрывается.
Поэтому профессиональный подбор регулирующего клапана — это не только расчёт Kv, но и проверка его работы во всей гидравлической системе.
Вязкость и плотность жидкости — важные поправки
Формула для Kv справедлива для воды при температуре около 20°C.
Но в реальной жизни через клапаны проходят не только вода, но и различные теплоносители:
растворы этиленгликоля;
растворы пропиленгликоля;
масла;
специальные технологические жидкости.
Более вязкие жидкости создают большее сопротивление, поэтому фактическая пропускная способность будет ниже.
На практике для растворов гликоля расчётный Kv часто увеличивают на 5–30% в зависимости от концентрации и температуры.
Именно поэтому при подборе клапанов для чиллеров, драйкулеров и наружных контуров всегда необходимо учитывать поправочные коэффициенты производителя.
Например, если для используемой жидкости применяется поправочный коэффициент 0,8, расчёт будет выглядеть следующим образом:
Kv = 0,42 / 0,8 = 0,53.
Почему выбор Kvs — ключевой момент при проектировании
Неверно подобранный клапан способен испортить даже идеально рассчитанную систему.
Если Kvs слишком мал, клапан будет работать практически всегда на полном открытии:
расход окажется ограниченным;
насос будет работать с повышенной нагрузкой;
мощность теплообменника снизится;
температура станет нестабильной.
Если Kvs слишком велик:
клапан будет едва приоткрыт;
регулирование станет грубым;
возрастёт износ привода;
появятся колебания температуры.
Именно поэтому грамотный инженер подбирает клапан так, чтобы рабочий Kv находился примерно в диапазоне 30–70% от Kvs.
В этой зоне достигается максимальная точность регулирования.
Kv и Kvs глазами наладчика
На пусконаладке Kv и Kvs перестают быть сухими цифрами из каталога.
Они становятся вполне реальными причинами большинства проблем.
Если клапан постоянно открыт на 100% — скорее всего, не хватает пропускной способности.
Если температура «гуляет», а привод постоянно двигается — вероятно, Kvs выбран слишком большим.
Если возле фанкойла или воздухоохладителя появился свист или шум — стоит проверить перепад давления на клапане.
Поэтому опытный инженер, увидев в проекте клапан с Kvs = 10, никогда не делает выводов по одной цифре.
Сначала он задаёт себе вопрос:
«А действительно ли системе нужен такой расход и будет ли клапан работать в своей зоне регулирования?»
Именно ответ на этот вопрос зачастую определяет, насколько комфортно и стабильно будет работать вся система после запуска.
Правильно подобранные значения Kv и Kvs — это точное регулирование, стабильная температура, экономия энергии и долгий срок службы оборудования.
Если же отнестись к этим цифрам легкомысленно, клапан легко превратится из союзника инженера в источник постоянных проблем, которые не сможет исправить даже самая современная автоматика.
